10 הדברים השימושיים ביותר ב - SOLIDWORKS ELECTRICAL SCHEMATICS

SOLIDWORKS ELECTRICAL מאפשר לנו לבצע תכן משולב חשמלי ומכני במקביל, תוך חסכון בזמן התכנון ותוך שיתוף מידע בזמן אמת בין המתכנן החשמלי
והמתכנן המכני. האינטיגרציה בין הדיסיפלינות השונות מספקת שיתוף פעולה ופרודקטיביות טובים יותר בין העובדים, וכתוצאה תכנונים עקביים וסטנדרטיים,
עלויות נמוכות ודרך מהירה יותר לשחרור המוצר לעולם.
פתרון ה – SOLIDWORKS ELECTRICAL SCHEMATICS הינו מודול משלים הנותן למשתמש כלים שונים למידול מערכות אלקטרוניות וכולל ספריית סימונים
ורכיבים מוכנים לעבודה יעילה ומהירה יותר. על מנת שתהנו כמה שיותר מהעבודה, המומחה החשמלי שלנו ריכז עבורכם את 10 הדברים השימושיים ביותר בעבודה בתוכנה.


1. ניהול כל המידע החשמלי בפרויקט ויותר - במקום אחד
כל המידע הרלוונטי לפרויקט במקום אחד? כל המסמכים מרוכזים ביחד? יעילות במקסימום!
קישורים לקבצים שנמצאים מחוץ לפרויקט, קישורים להרכבות התלת מימדיות שרלוונטיות לפרויקט, סכמות הידראוליקה, סכמות
פניאומטיקה ועוד. אנו מקבלים עץ פרויקט תעשייתי שמביא לנו הכל לקצות האצבעות ונותן לנו שליטה מלאה במידע בכל רגע בתכנון.


 2. קישוריות בין אובייקטים פנימיים בסכימות חשמל וקישוריות בינם לבין המודל התלת מימדי
בזכות הקישוריות קל למצוא את האובייקטים השונים בפרויקט המייצגים כולם את אותו רכיב.
אין עוד צורך בדיפדוף אינסופי, על ידי חיפוש פשוט נגיע מיידית למקום הנכון, בין אם דרך הסכמה הדו מימדית או דרך מידול התלת מימד.


3. קונקטורים דינמיים
נוכל לבחור לדוגמא, רק את מספר הפינים הרלוונטי ואת הסדר שלהם ונקבל בדיוק את מה שאנחנו צריכים.


4. SNAPSHOTS וגיבויים
קרה לכם שהתקדמתם בתכנון ואחר כך התחרטתם ורציתם לחזור אחורה?
תוכלו תמיד לשמור נקודות בזמן הפרויקט ולדלג ביניהן מתי שתרצו קדימה ואחורה.
ומה עם לשמור פרויקט באריזה אחת בקובץ אחד ולהכניס לארכיון? גם זה מאוד פשוט.
קיימות אפשרויות שימושיות רבות לשכפל פרויקטים או לשמור טמפלטים, מה שעוזר לנו לא להתחיל מאפס כל פעם מחדש.

5. דוחות מפורטים בהתאמה מלאה לדרישות הלקוח
SOLIDWORKS ELECTRICAL מאפשרת לנו גמישות רבה בכל פרמטר.
מספור הרכיבים יכול להתבצע כרצוננו, למשל לפי דף או פרויקט. נוכל לבצע את אותו הדבר לגבי מספור כבלים וחוטים,
הוספת משתנים ייחודיים שלנו לכל רכיב ועוד.

ודוחות כמובן!
נוכל להשתמש בשאילתות SQL הבסיסיות של התוכנה על מנת לקבל דוחות מפורטים לפי השדות הקיימים בפרויקט. למשל
נוכל לקבל BOM כללי בלבד, BOM מפורט לפי צמות או למשל BOM מפורט רק לרכיבים ששייכים לפאנל הקדמי.
בנוסף, אם נרצה להגדיר שדות חדשים עם שמות יחודיים, נוכל להרחיב את השאילתות בהתאמה.

6. דיאגרמת בלוקים חכמה ומקושרת
נוכל להציג את כלל הרכיבים בפרויקט באמצעות אובייקטים הכוללים תמונות, הנותנים לנו אינדיקציה למראה הכללי של הרכיב
ומבט על של הפרויקט.


כל הכבלים המקשרים ביניהם הם כבלים הקיימים כמובן במציאות. עבור המתכנן הראשי, התנעת פרויקט באופן זה נוח ונגיש.
נוכל לקפוץ מאובייקט מסויים בסכימה זו בקלות לאובייקט המפורט באמצעות פקודת GoTo.


7. יצירת סימבולים וקופסאות שחורות
אז מה אני עושה אם אין לי סימבול תקני לרכיב שלי? מצייר סימבול לא תקני.
טוב, זה די הגיוני ופשוט.
אבל יותר פשוט לעשות "קופסא שחורה", שהיא סימבול דינמי שמתעדכן לפי הצורך שלי.
מתחילים ממלבן פשוט ומצמידים לו נתוני יצרן, משרטטים לו יציאות לפי הצורך ומעדכנים...


 8. מעתה אל תאמרו חיפוש, אמרו פילטור!
בכל מקום שנרצה למצוא משהו; בספריות, בפרויקטים, בדוחות ובבוידם, נוכל לקבל את מבוקשנו בקלות על ידי פילטרים
מתאימים בלשונית הפילטור. מומלץ לכל צרה!

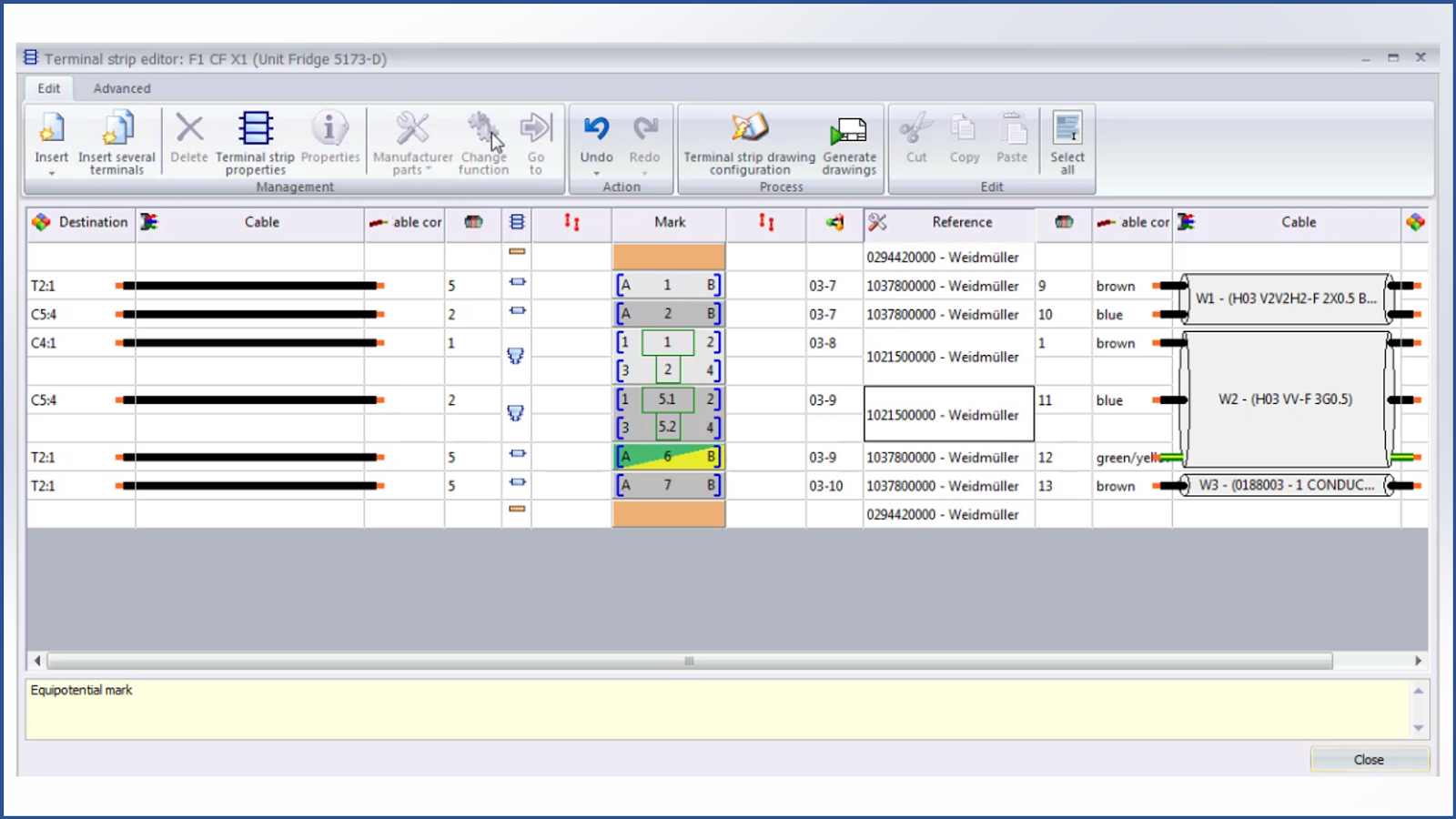

9. שרטוטי מהדקים
ללא ספק שימושי מאד לערוך את כל המהדקים בממשק אחד ולייצר שרטוטים ל"שטח".



 10. אוטומציה ושימוש חוזר במידע
איפה שאפשר - חוסכים בזמן...
·         שמירת רכיבים סימבולים ומעגלים חשמליים שימושיים לשליפה מיידית מתוך ה"מועדפים".
·         שימוש באקסלים להזנת מידע וביצוע שינויים בפרויקט.
·         חיווט חוטים, כבלים וצמות אוטומטית בהרכבות – אבל על זה כבר בבלוג נפרד...
מקווים שעזרנו קצת לעשות סדר בעבודה היומיומית.
לשאלות נוספות או בקשות לפוסטים נוספים בנושא זה או על עובדות חיים אחרות אתם מוזמנים להגיב פה למטה או לשלוח לנו מייל.

ולמיטיבי הלכת בתוכנה, תוכלו לראות בקצרה את החידושים של גרסת 2018 שהצגנו בכנס השנתי באוקטובר:


חנוכה שמח לכולם!

---------------------------------------------------
